Zemin Çivisi

Zemin Çivisi (Pasif Ankraj) Nedir?

Zemin çivisi veya pasif ankraj, derin kazılarda, şevlerde veya dayanıklılığı artırmak için kullanılan bir inşaat yöntemidir. Bu yönteme pasif ankraj da denir. Zemin çivisi, zemin yüzeyine paralel ve neredeyse yatay bir açıyla delme işlemi yapmayı içerir. Delinmiş deliğe belirli bir çapta inşaat demiri ve çimento yerleştirilerek işlem tamamlanır.

Zemin çivileri genellikle sert kil bölgeleri, ayrışmış kaya formasyonları ve kayalarda kullanılır. Bu yöntem hızlı ve kolay bir şekilde uygulanabilir. Özetlemek gerekirse, zeminin kendini taşıyabilen ve kayalık alanlarda kullanılabilir.

Zemin Çivisi (Pasif Ankraj) Nasıl Uygulanır?

Delme İşleminden Önce Hazırlık:

Zemin çivili iksa sistemine başlamadan önce bazı hazırlıklar yapılmalıdır. İnşaat demiri montajı, en üst seviyeden başlayarak temel seviyesine kadar olan 2-2,50 metrelik kazılarla aşamalı olarak yapılır. Dayanıklılık sorunu olan zeminlerde daha düşük kazı seviyeleri kullanılmalıdır. Gerekirse çiviler monte edilmeden önce geçici destek sistemleri kullanarak önlem alınmalıdır.

Delgi İşlemi:

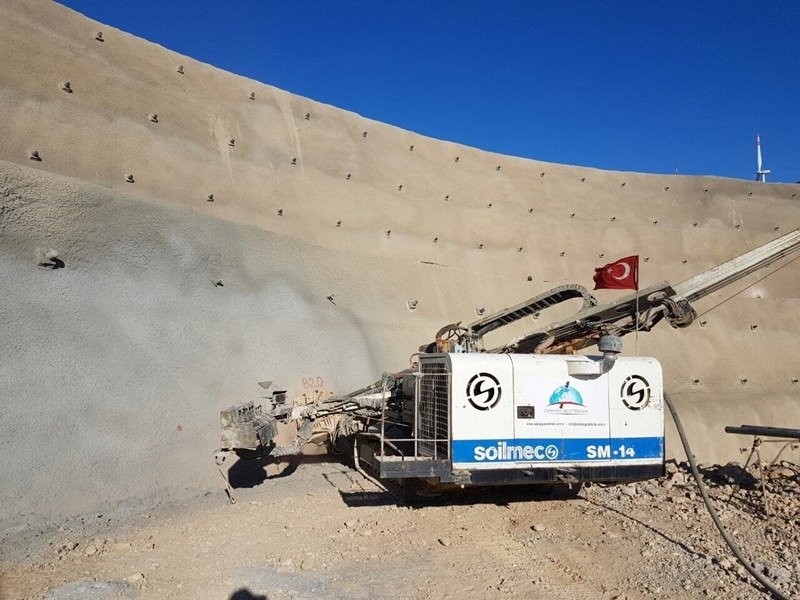

Zemin çivisi (pasif ankraj) uygulaması genellikle mini kazık-ankraj makineleri ile yapılır. Sert kaya oluşumları için havalı sistem kullanılırken, katı kil gibi zeminlerde auger ve matkap kullanılır.

Delme işleminden önce projede belirtilen zemin çivisi noktaları işaretlenmelidir. Yüzey gerilmelerini homojen bir şekilde dağıtmak için doğru ölçümler yapılmalıdır.

Çivilerin Montajı ve Çimento Enjeksiyonu:

Delgi işlemi tamamlandıktan sonra genellikle 24mm-32mm çapındaki inşaat demirleri kullanılır. Bu çaplar çevresel yükler, zemin profiline ve kazı derinliğine göre değişir. Blon demirleri 3 metre aralıklarla merkezleyici demirle bağlanır. Merkezleyici demirin tamamının çimento enjeksiyonu ile doldurulması sağlanır. İnşaat demirinin toprakla temasını keserek korozyonu önler. Blon demir, boş kuyuya atılmadan önce 20mm çapında sarmal hortum ile bağ teli ile bağlanır.

Çimento enjeksiyon hortumu, blon demirlerle bağlanan hortum ile sıkıca birleştirilir. Projede belirtilen oranlarda çimento karışımı, enjeksiyon makinesi ile zemin çivisi noktalarına enjekte edilir. Çimento kuyu ağzından gelene kadar işlem tekrarlanır. Kuyu içindeki yabancı maddelerin, yüzey sularının ve çamurun temizlendiğinden emin olmak için işlem en az iki kez yapılmalıdır.

Zemin çivilerinin tam olarak yük altında çalışabilmesi için priz süresine dikkat edilmelidir. Priz süresi katkı maddesi kullanılarak 5 gün veya katkı kullanılmadan 7 gün olarak uygulanır.

Plaka Montajı (Kaynak veya Somunlama):

Zemin çivilerinin dış montajında plaka ve kaynak işlemi veya diş açma ve somunlama işlemi yapılabilir. Genellikle kaynak yöntemi tercih edilir. Kaynak yapılırken kaynak dolgusunun projede belirtilen kalınlıkta olduğundan emin olunmalıdır. Plakaların, yük altında blon demirden ayrılmaması için dikkatli bir şekilde monte edilmelidir.

Zemin çivileri genellikle püskürtme beton uygulamalarıyla birleştirilir. Zemin çivili-püskürtme beton, zemin çivili-perde duvar, zemin çivisi-fore kazık gibi çeşitli uygulamaları içerebilir. Püskürtme beton ve diğer uygulamalar hakkında daha fazla bilgiye web sitemizden ulaşabilirsiniz.
